关于数控控制器你需要了解的

关于数控控制器你需要了解的

当您在购买一台数控机床或者打算自己开启一个DIY数控雕刻机计划时,选择一个最佳数控控制器是您需要去了解的。本文从多个方面为您介绍了数控控制器的相关知识,对您最终创建一个数控雕刻机计划提供一定的帮助。在这里,我们将以数控雕刻机为例为您介绍不同的控制器,当然,这些数控控制器也适用于其他数控机床。

数控雕刻机的控制器是什么

我们经常把控制器成为数控雕刻机的“大脑”,因为它构成了计算机系统和数控雕刻机的机械部件之间的连接。无论您使用的是数控雕刻机、等离子切割机、数控刀切割机还是激光切割机,数控控制器都是任何数控机床的重要组成部分。

数控控制器的作用是什么

数控控制器与一系列电机和驱动组件一起工作,通过控制和移动机床轴,执行编程的运动过程。具体方法是使用G代码向数控雕刻机的电机发送指令,以使其执行雕刻、切割、铣削或者其他任务。数控控制器在工业机器上通常有一个复杂的反馈过程,它可以不断监控和调整刀具的速度和位置,以获得最佳切割效果。

数控控制器由什么组成?

数控控制器的规格包括轴数、配置和功能。数控控制器由两个主要组件,分别是物理控制板和运行它的软件。不同的控制器建立在不同的数控软件上。有时是控制器制造商的专有软件,有时是第三方软件。

数控控制器的类型

就数控控制器而言,有多种类型可供选择。其中,在数控雕刻机中常见的控制器有Mach3和Syntec,它们分别应用于不同类型的数控机床。

Mach3控制器

Mach3控制器是数控雕刻机爱好者中最受欢迎的数控控制程序之一。这个控制器支持多种功能,包括自动工具探测、限位开关和紧急输入。并且Mach3是一种经济实惠的运动控制器,它支持四轴联动,这意味着您可以使用它来控制3轴和4轴数控雕刻机,因此它几乎适用于任何DIY数控机床项目。

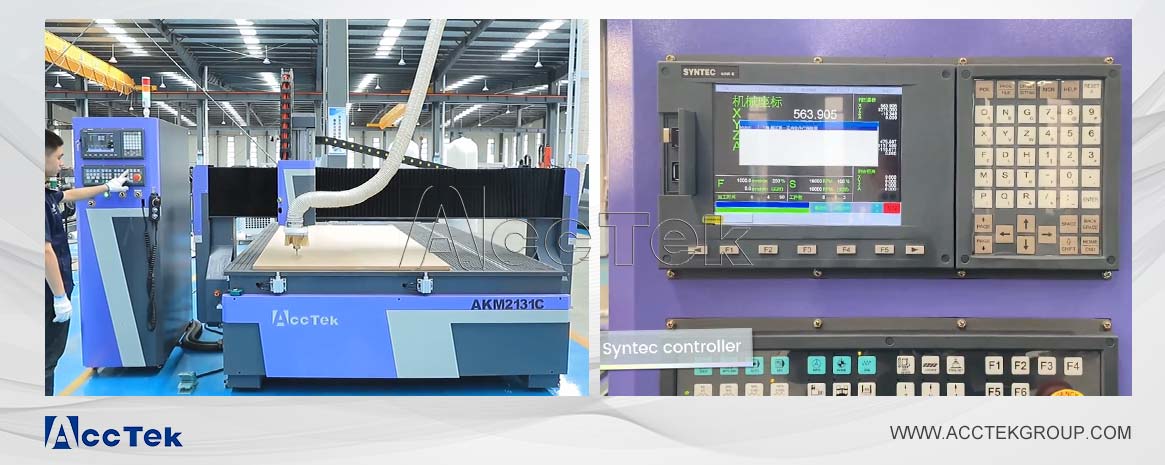

Syntec控制器

Syntec控制系统分为五种,分别是60WE, 21MA, FC-60WA, 6MB-E和60CA。

其中Syntec 60WE和21MA属于专业木工系统,都是网线通讯方式,被广泛用于数控木工雕刻机。Syntec 60WE是4轴系统,可以供应X、Y1、Y2、Z轴使用。额外增开一个端口,供应旋转轴或者4轴摆动头或者带电机的圆盘刀库或者旋转锯片使用,只能选择一个。Syntec 21MA是6轴系统,不能增开端口,供应X、Y1、Y2、Z四轴使用。另外可以供应旋转轴或4轴摆动头或带电机的圆盘刀库或者旋转锯片,只能选择其中两个。

数控雕刻机新代控制器

Syntec 6MB-E也是网线通讯方式,是专业的模具系统。它是一种4轴系统,供应X、Y1、Y2、Z四轴使用,可以额外增开一个端口,供应旋转轴、4轴摆动头、带电机的圆盘刀库或者旋转锯片,其中只能选择一个。对于模具数控router和攻丝主轴来说,只能选择Syntec 6MB-E和21MA两种。

Syntec FC-60WA和60CA这两种数控系统需要用户自己配备计算机显示器和鼠标键盘,它们都属于数控木工雕刻机系统。其中Syntec 60CA是脉冲版本,是一种四轴系统,支持860驱动器、758驱动器、雷赛伺服、安川和台达的脉冲款。

Syntec FC-60WA是一种7轴数控,可以增开到9个轴口。


由数控控制器运行的工业数控router通常用于大量重复的工作,通过计算机控制可以更轻松的完成复杂的加工任务。计算机数控控制器作为一种专用的数字设备,可以将工件的加工精度精确到一英寸的微小部分。通过以上对数控控制器的综合了解,相信您无论是购买大型工业数控雕刻机,还是自己DIY数控雕刻机,您都可以拥有一个最佳选择。
